半挂教练车
【主要技术参数】产品商标东风牌公告批次348产品名称EQ5102XLHL6D型牵引教练车产品号ZS5XE6YL01P总质量(Kg)9955罐体容积(m3)额定载质量(Kg)外形尺寸(mm)6030,5830×2440×2740,2770整备质量(Kg)3830,3980,4200货厢尺寸(mm)××额定载客(人)准拖挂车总质量(Kg)12305驾驶室准乘人数2,3载质量利用系数接近角/离去角(°)23/32前悬/...
【主要技术参数】 | |||
产品商标 | 东风牌 | 公告批次 | 348 |
产品名称 | EQ5102XLHL6D型牵引教练车 | 产品号 | ZS5XE6YL01P |
总质量(Kg) | 9955 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 6030,5830×2440×2740,2770 | |
整备质量(Kg) | 3830,3980,4200 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | 12305 | |
驾驶室准乘人数 | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 23/32 | 前悬/后悬(mm) | 1250/1280,1250/1080 |
钢板弹簧片数 | 7/10,9/11+8 | 转向形式 | 方向盘 |
轴数 | 2 | 轴距(mm) | 3500 |
轮胎数 | 6 | 轮胎规格 | 9.00-20 12PR,9.00R20 12PR |
前轮距(mm) | 1820,1910,1950 | 后轮距(mm) | 1800 |
轴荷(Kg) | 2800/7155 | 最高车速(Km/h) | 88 |
其它 | 1.驾驶室内安装副驾驶制动踏板,安装有辅助视镜;2.YCY24120-60的净功率为84kW;3.ABS型号及生产厂家为:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,J ABS/焦作博瑞克控制技术有限公司;4.该车型可选装ETC车载装置;5.尺寸对应关系(总长=前悬+轴距+后悬):6030=1250+3500+1280,5830=1250+3500+1080;5.选装挡泥板样式. | ||
【底盘技术参数】 | |||
底盘型号 | |||
燃料种类 | 柴油 | 排放标准 | GB17691-2018国Ⅵ |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCY24120-60 | 广西玉柴机器股份有限公司 | 2360 | 88 |

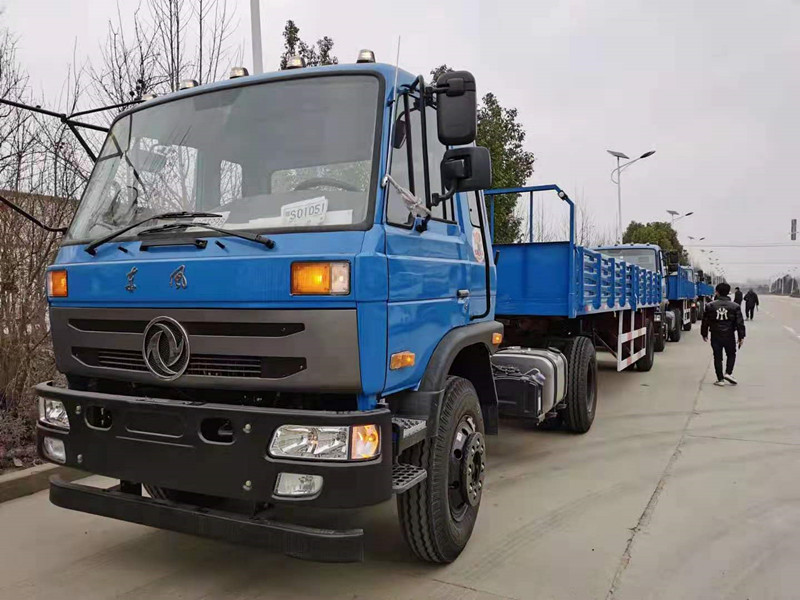

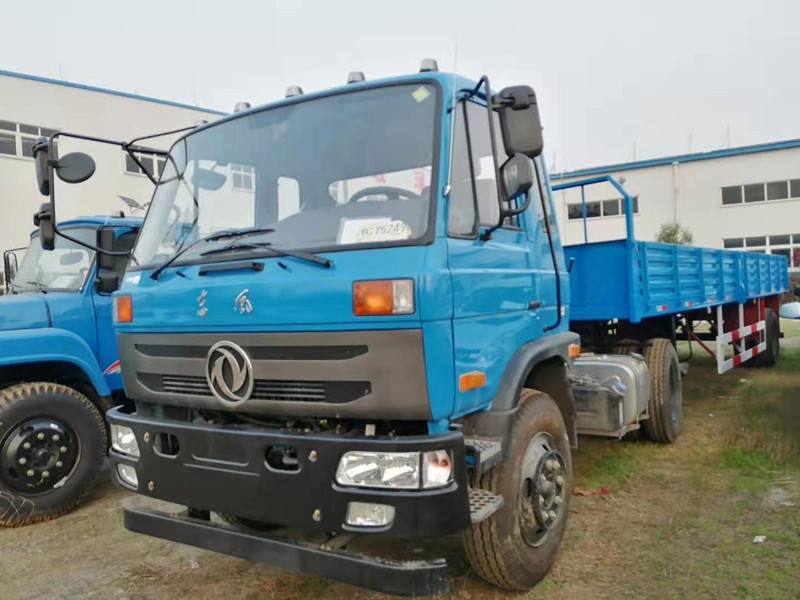

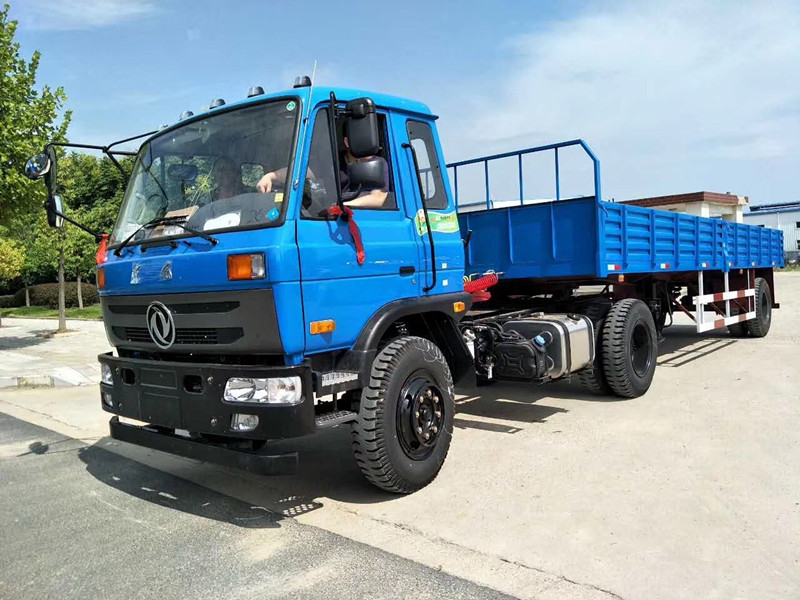

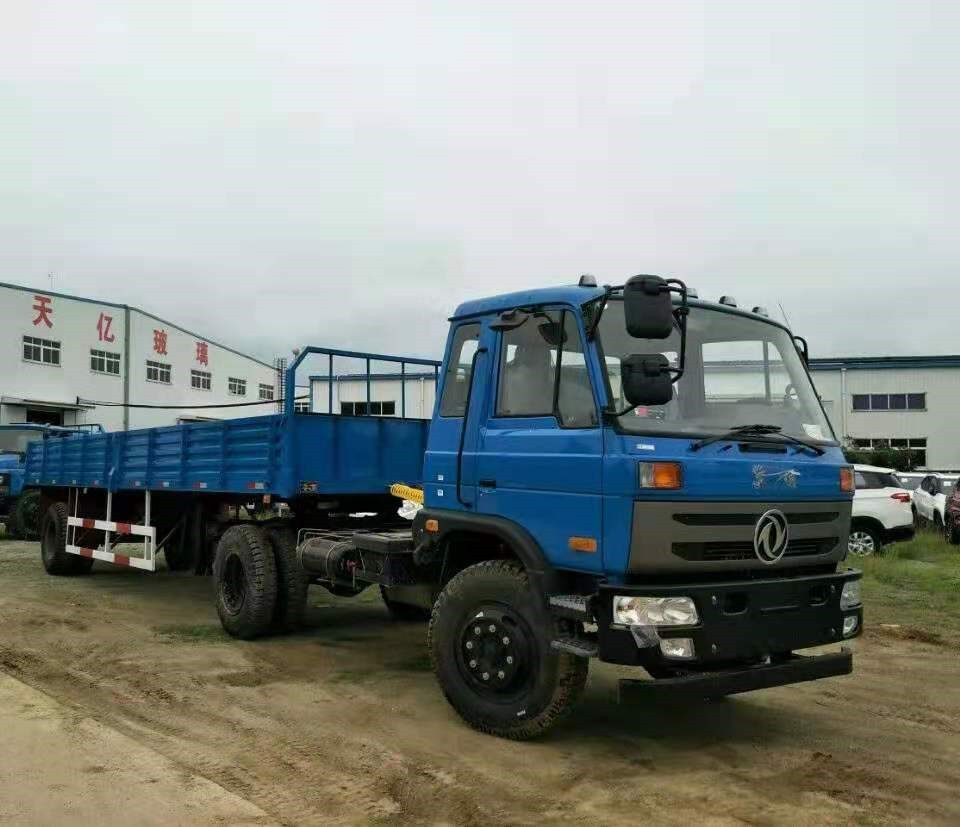

东风半挂教练车采用东风145特种车身，C型仪表台，空调，玉柴YCY24120-60发动机，万里扬五档变速箱带副变速箱，2.7吨前桥，7.2吨后桥，9.00R20钢丝胎，ABS，刹车自调臂，断气刹，直通单层大梁，动力转向，方向机带卸压装置，离合助力，排气制动，铝合金油箱，50#鞍座
【主要技术参数】 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品商标 | 双机牌 | 公告批次 | 353 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | AY9100型栏板半挂车 | 产品号 | ZSG8A73E01A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
总质量(Kg) | 10400 | 罐体容积(m3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
额定载质量(Kg) | 8440,8600 | 外形尺寸(mm) | 8315×2500×2500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
整备质量(Kg) | 1960,1800 | 货厢尺寸(mm) | 8100×2300×550 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
额定载客(人) | 准拖挂车总质量(Kg) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
驾驶室准乘人数 | 载质量利用系数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
接近角/离去角(°) | -/18 | 前悬/后悬(mm) | -/1545 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
钢板弹簧片数 | -/1,-/3,-/4,-/7,-/8,-/10,-/11 | 转向形式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轴数 | 1 | 轴距(mm) | 5900 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轮胎数 | 4 | 轮胎规格 | 9.00-20 12PR,9.00-20 14PR,9.00-20 16PR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
前轮距(mm) | - | 后轮距(mm) | 1840 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轴荷(Kg) | -/7700 | 最高车速(Km/h) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
其它 | ABS系统控制器型号:CM2XL-4S/2M,ABS系统控制器生产厂家:广州瑞立科密汽车电子股份有限公司,侧防护材料,Q235B,侧防护与车架连接方式为焊接,后防护材料,Q235B,后防护与车架连接方式为焊接,后防护装置下边缘离地高:480mm,截面尺寸: 120mm×50mm,该车用于教练培训。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
