产品商标

东风牌

公告批次

385

产品名称

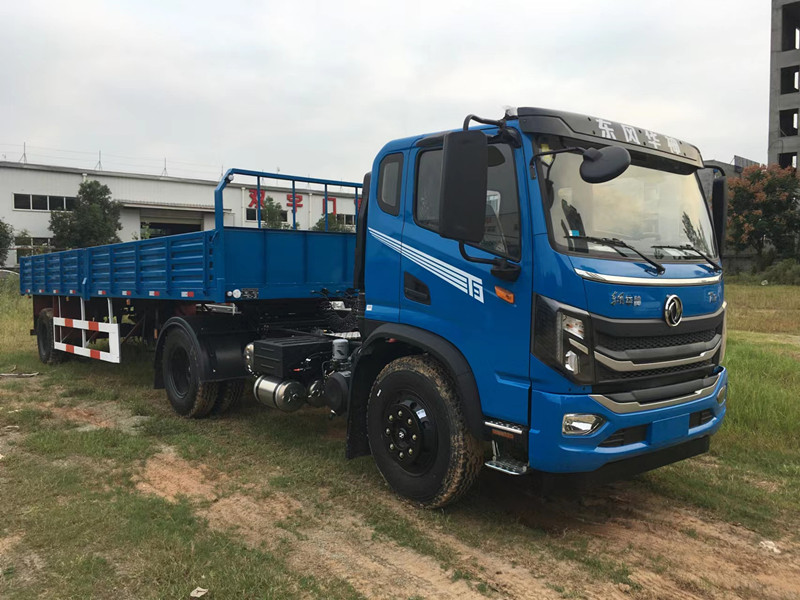

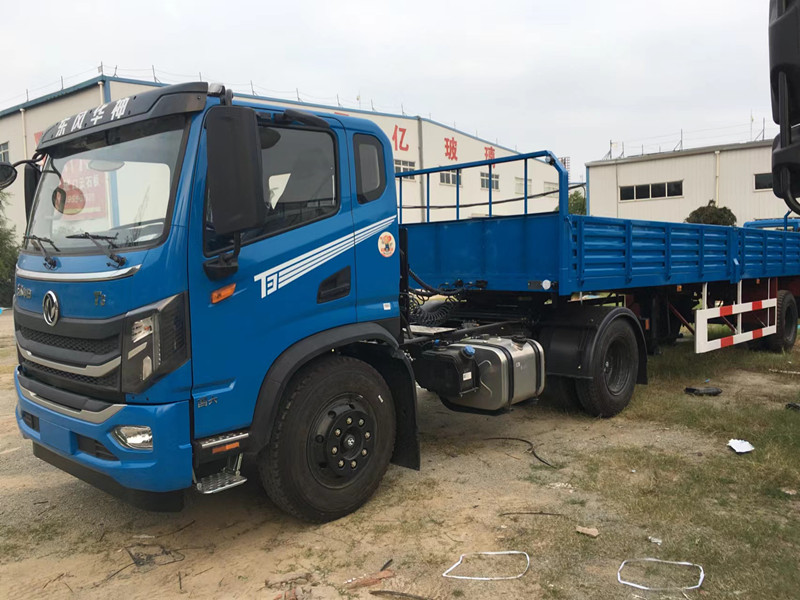

EQ5100XLHL6D型牵引教练车

产品号

EBS38542308

总质量(Kg)

9955

罐体容积(m3)

额定载质量(Kg)

外形尺寸(mm)

5830,6030,6120,6280,6480×2380,2420×2710,2820,2770,2680,2740

整备质量(Kg)

4050,4200

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

7900,12305

驾驶室准乘人数

2,3

载质量利用系数

接近角/离去角(°)

19/36,19/43

前悬/后悬(mm)

1250/1280,1250/1080,1450/1280,1450/1080,1450/1170,1250/1370

钢板弹簧片数

9/11+8,7/10,2/3

转向形式

方向盘

轴数

2

轴距(mm)

3300,3500,3950

轮胎数

6

轮胎规格

9.00-20 12PR,9.00R20 12PR,10R22.5 12PR

前轮距(mm)

1820,1950,1910

后轮距(mm)

1800

轴荷(Kg)

2800/7155

最高车速(Km/h)

88

其它

1.YCY24120-60的净功率为84kw,YCDV2561-150的净功率为108kw,YCY24140-60的净功率为99kw;2.尺寸对应关系(总长=前悬+轴距+后悬)为:5830=1250+3300+1280=1250+3500+1080,6030=1450+3300+1280=1450+3500+1080=1250+3500+1280,6120=1450+3500+1170=1250+3500+1370,6280=1250+3950+1080,6480=1250+3950+1280;3.驾驶室内安装副驾驶制动踏板;4.ABS型号及生产厂家为:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,J ABS/焦作博瑞克控制技术有限公司;5.选装仅外饰件不同的同系列驾驶室,选装空滤及引气管结构;6.该车型可选装ETC车载装置;7.选装后部灯具,选装挡泥板样式,选装后桥气室朝前,选装尿素壶状态,选装车辆后部标识.

【底盘技术参数】

底盘型号

燃料种类

柴油

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

YCY24120-60

YCDV2561-150

YCY24140-60

广西玉柴机器股份有限公司

广西玉柴动力股份有限公司

广西玉柴机器股份有限公司

2360

2488

2360

88

110

103

产品商标

双机牌

公告批次

353

产品名称

AY9100型栏板半挂车

产品号

ZSG8A73E01A

总质量(Kg)

10400

罐体容积(m3)

额定载质量(Kg)

8440,8600

外形尺寸(mm)

8315×2500×2500

整备质量(Kg)

1960,1800

货厢尺寸(mm)

8100×2300×550

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数

载质量利用系数

接近角/离去角(°)

-/18

前悬/后悬(mm)

-/1545

钢板弹簧片数

-/1,-/3,-/4,-/7,-/8,-/10,-/11

转向形式

轴数

1

轴距(mm)

5900

轮胎数

4

轮胎规格

9.00-20 12PR,9.00-20 14PR,9.00-20 16PR

前轮距(mm)

-

后轮距(mm)

1840

轴荷(Kg)

-/7700

最高车速(Km/h)

其它

ABS系统控制器型号:CM2XL-4S/2M,ABS系统控制器生产厂家:广州瑞立科密汽车电子股份有限公司,侧防护材料,Q235B,侧防护与车架连接方式为焊接,后防护材料,Q235B,后防护与车架连接方式为焊接,后防护装置下边缘离地高:480mm,截面尺寸: 120mm×50mm,该车用于教练培训。
